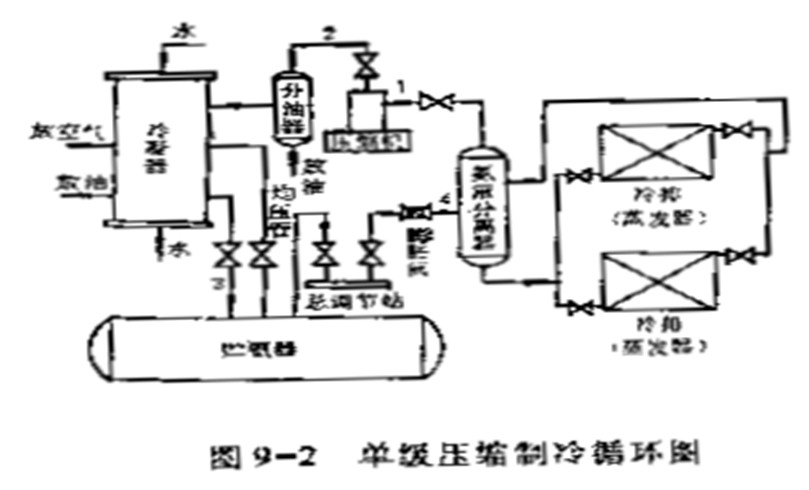

一、单级压缩制冷系统
1、主要设备：压缩机，冷凝器，膨胀阀，蒸发器。
2、附助设备：油分离器，空气分离，器贮氨器，汽液分离器。

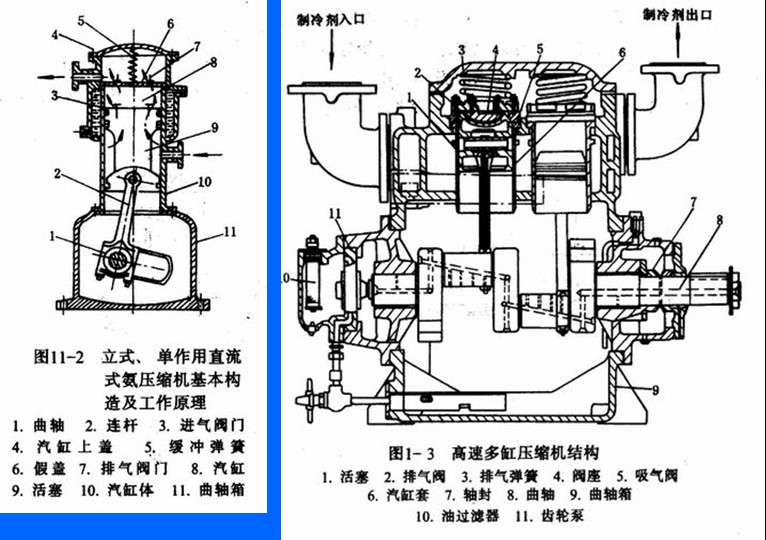

（三）工作原理、结构和特点 图11-2所示为立式、单作用、直流式氨压缩机工作原理图，它主要由汽缸体、汽缸、活塞、连杆、曲轴、曲轴箱、进排气阀们、假盖等组成。
图11-3所示为高速多缸制冷压缩机结构。汽缸的配置有V、W和S型；曲轴转速为700～2000r/min。功率为10～150kw。吸气孔道在汽缸套凸缘上。工作时汽间借助于阀片前后的压力差自动开启和关闭，达到吸气和排气的目的。
汽缸套的外测装有负荷控制装置，它能使压缩机在启动时，关闭吸气阀，空负荷运转，然后顶开吸气阀，压缩机进入正常工作状态；当负荷变化时，能和油分配问或电磁间配套使用，达到分段加载或卸载，调节制冷量的目的。另外这种压缩机上还有润滑、冷却和传动系统。
活塞式（往复式）制冷压缩机的特点是结构较简单、制造容易、适应性强、操作稳定、维护方便，故广泛应用。
|
