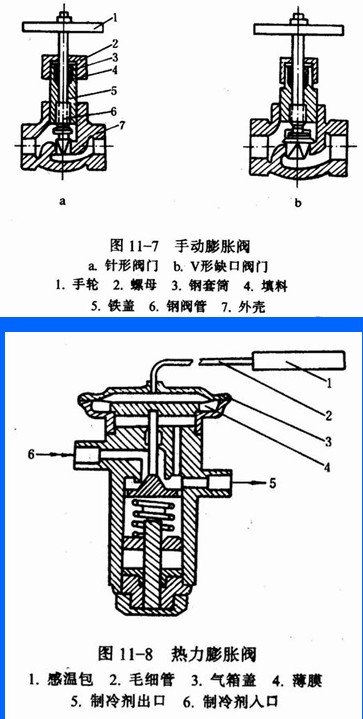

（－）手动膨胀阀 手动膨胀间的构造如图11－7所示，阀蕊有针形和V形缺口等型式。手轮转动时，可改变阀门开启度。开启度按蒸发器热负荷的变化来调节，通常为手轮的1／8～1/4周，不能超过1周，否则开启度过大，失去膨胀作用。
这种膨胀阀，结构简单，但不能随热负荷的变化而自动调节。在氟利昂制冷装置中已使用热力膨胀阀进行自动调节。
（二）热力膨胀阀 它是利用蒸发器出口处蒸汽的过热度来调节制冷剂的。如图11-8所示，由感应元件（感温包）、膜片、阀体、阀座等组成。在制冷机组正常运转条件下，感应元件灌注剂压力等于膜片下气体压力与弹簧压力之和，处于平衡状态。如供制冷剂不足，引起蒸发器出口处回汽，过热度增大，感温包温度升高，使膜片下移，阀口的开启度增大，直至供液量与蒸发量相当时，再得到平衡。故热力膨胀阔能自动调节间的开启度，供液量随负荷大小自动增减，可保证蒸发器的传热面积得到充分利用，使压缩机正常安全地运行。
|
