冷藏蒸发器的维修
确认蒸发器泄漏后，如是先从冷藏制冷的冰箱，泄漏多在铜铝接头处。为找准铜铝接头准确位置，可将制冷系统简单抽空后加制冷剂，启动压机制冷，观察制冷剂进入冷藏室的位置（是先左还是先右），看好后作上记号，量好尺寸。然后从冰箱背面用直尺量出铜铝接头的中心位置，以该中心为基准向上50mm画一条长为50mm～180mm的直线，向下50mm也画一条与上线平行、长度相同的直线（铜铝接头在左，则在离左侧边沿100mm处，在右反之）。

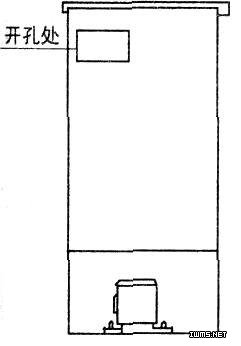

用直尺将两平行线两端连接成一矩形，见下图（注：画线时一定要用画针，线条才能画得准确。许多维修部在对箱体切口扒修时，切口四周形成极不规则的犬牙交错状，这是不讲究维修工艺，没有用针、用心去为切口破开做好准备造成的）。线画好后用电工刀成45度角压在线条上。再用小铁榔头敲打刀背，顺线后移，直至完成，即可取下铁皮。需要注意的是，只要冰箱背部不是冷轧板，均不可用磨光机切割，因磨光机振动性较大，手臂难以稳定控制、顺线切齐不易，又因磨光机转速快、温度高、容易将切口处沿表面的喷涂材料烧焦烧黄，影响美观，增大创口。

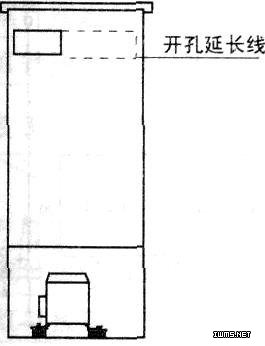

取下切口处铁皮后，用电工刀或裁纸刀顺切口边沿将保温层垂直切开，再将切口内保温填料用一字形螺丝刀轻轻撬出（保持坑口四周垂直、平整，便于最后的填埋）。接着可以清理出铜铝接头，若发现铜铝接头四周布满铜锈，则此处渗漏。如生产厂未将此处用薄膜或锡箔胶粘牢那就另当别论了。最后还需要检漏。此时最好能将冰箱放倒，门面朝下趴在泡沫板或纸壳上（谨防擦伤门体）。用杯子将水倒入新扒的坑中，观察是否有气泡溢出。倘若铜铝接头处不漏，但顺蒸发管横向延伸处有气泡不断溢出，可顺其无限延长画线（见下图），扩大开破面，直至蒸发管拐弯处向外20mm处（因为拐弯处是蒸发管拉伸与收缩的拐点，易受损，泄漏的几率也较大），如就在此处发现漏点，可用AB胶粘连，粘补前要将漏点打磨干净，最好能用旧牙膏皮剪一大小合适的方块，先放入漏点管路的底部与冰箱内胆结合部。因AB胶涂在铝管上易向低处流淌，有牙膏皮的补托可有效地将胶液稳定于适合的位置上。
AB胶的用量不宜多，笔者在冰箱维修过程中遇到多台用AB胶修补过的冰箱，结果在查漏时发现还是原补点漏，其中甚至有补粘成拳头般大小的疙瘩，结果粘补量虽大，但还是未补住。补上的胶在冬季需要24小时，夏季需12小时才可达到最大剪切强度，最好是当AB胶补上后，立即将蒸发器抽成弱真空状态，以便胶体固化后与蒸发管粘得更贴、更牢。打压复检、复查方法如前。

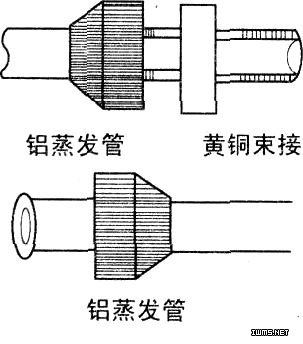

更快捷的修复方式是采用束接，特别适应于下乡、郊县远途的上门维修，具体操作见下图：用小型割刀将漏点部位摘除，将购来的束接原配螺帽卸下从蒸发管上套进，然后在切口处装好翻边工具，做成与束接头配对的喇叭口，做好后将蒸发管上的喇叭口与黄铜束接作同心性连接，因作业空间有限，最好能选用配套的扳手紧固。需注意的是，黄铜与铝管的抗压强度不同，紧固时的用力程度也就各不相同。漏点修复后，需对保温层进行回填，因原保温层已被损坏。选用50mm厚的泡沫板用裁纸刀裁成与切口大小相等的一块钳入坑内里口，外口的一块四周外围要比切口大1mm，用力从切口处挤压进去，挤压时四周应用力均匀，以使其接触紧密，密封良好。如无备用的泡沫板，也可用注塑方法充填，为保证充填的紧密性，可将原先挖出的碎泡沫与新配制发泡剂搅和在一起，再将准备好的坑口盖覆盖好，利用发泡剂将盖板牢靠定位，尽量不让泡沫膨胀时溢出。
冷冻蒸发器的维修
冷冻蒸发器的维修一般有三种情况：一是冷冻蒸发器的出口端有一根φ6mm的铜管直接插入冷冻蒸发器的φ8mm的铝管中，再将预先套在铝管上的罗克环用专用钳紧固，多数不会泄漏。因罗克环专用钳为进口产品，价格昂贵，所以用黄铜束接来修复。方法是：将中6mm铜管上套接一做好的喇叭口，并套上束接原配螺帽φ8mm铜管。因束接两端是相等的，所以多一道这样的工序（当然黄铜束接也有与φ6mm管子配套的，视维修需要而选用），两端均做好喇叭口后连接。第二种情况是蒸发器U形管处泄漏，可将蒸发管从固定板上拆下，切除漏点（尽量多裁掉一点，因束接本体还有一定长度），将U形管改为有利于与束接作同心性连接的状态，做好喇叭口进行连接，再嵌入固定板中。还有一种情况是有些牌子的冰箱将制冷分配器采用吹胀式两条通路放在冷藏室底部以L形固定，而制冷顺序又从冻室上部开始至中层，再至下层，最后到冷藏室，此种结构的冰箱一旦吹胀式管路发生漏点，可用AB胶粘补，当然也可以将吹胀式管路短接，短接部分用一根φ8mm铜管，两端均制成喇叭口，用两只束接将铜管两端与铝管作同心性连接。也可得到修复，总之凡是铝管路制成的蒸发器。一旦发生漏点，均可采用黄铜束接做成喇叭口连接的方式将其修复，即使是冷藏蒸发器拐点处也可采用同样的方法，只是破面要稍大一点。
|
